电线在咱们日常日子中随处可见,略微留意下就会发现,电线有各式各样的色彩。信任很多人关于电线色彩都不太理解表明什么效果。咱们的家庭用电一般都是取自电网三相电,很多人并不知道每根电线的色彩别离代表着什么。今日金龙羽电缆小编就和咱们说说电线的色彩都表明什么意思。

咱们常见的电线色彩有黑、白、绿、红、蓝、黄绿、棕和灰,电线表皮的绝缘护套色彩一般都暗示着有自己的功用。所以,咱们在日常的检修与检查用电设备时,除了关掉总开关之外,还需要确认碰到的每根不同色彩的电线都是些什么线。

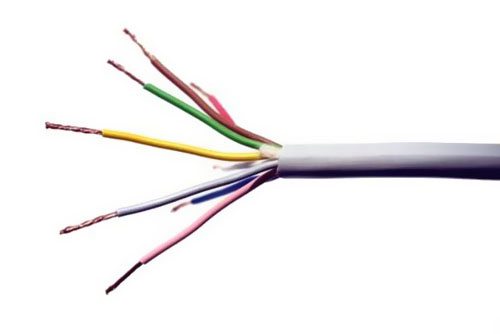

电线的颜色表示什么意思

一、 各种色彩代表什么线

1、三相五线制接法:分为三个相线(A、B、C线)、一个中性线(N线);以及一个地线(PE线),共五条线,因而命名为三相五线。国标中三相五线制标准导线的色彩为:A线、B线蓝色(绿色)、C线赤色、N线褐色,PE线黄绿色或黑色。一般规则,三相电线色彩为黄、绿、红,别离为A、B、C三相,蓝色为零线,黄绿相间的为接地线,接线时黄、绿、红接前方,蓝色接零线,黄绿相间的线接到PE维护线上或许接到设备外壳上(外壳已与地网衔接)。 有时四线色彩区别不太显着时,三根截面相同的为前方,截面稍小的为零线。220V单相电中,一根前方,一根零线。实际操作中安全为上,赤色是前方,蓝色是零线,黄色或黄白相间的是地线。相线一般是黄、绿、红,维护中性线(PEN线)是黑色,维护线(PE线)是黄绿双色线,维护线在任何情况下都禁止做相线运用。

依据《住所装饰装饰工程施工标准》GB 50327-2001 16.1.4条规则:"配线时,相线与零线的色彩应不同;同一住所相线(L)色彩应一致,零线(N)宜用蓝色,维护线(PE)有必要用黄绿双色线"。维护线(PE)即地线有必要(强制性规则)用黄绿双色线,零线用蓝色,(不是强制性规则,在条件答应时,匀应挑选蓝色线),三相线不运用蓝色而用红、黄、绿色。

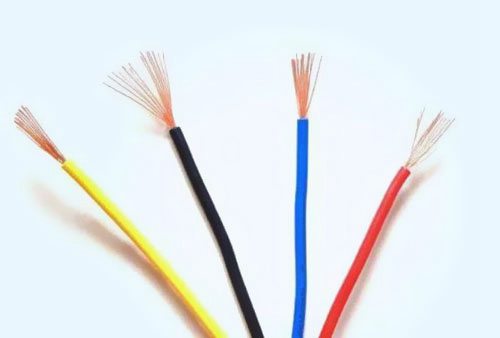

电线的颜色表示什么意思

2、通过变电站降压后一般居民供电线路中线电压为380V,相线和地线或中性线之间的电压(即相电压)均为220V。

小区中常见的总进线是三相四线制,而咱们单个家庭又选用单相接法即取三个相线中的一相加中性线(作零线)、地线。220V交流电的相线(前方)用赤色或棕色,由于这两种色彩是热色,夺目。运用零线时分那么就可以运用兰色或绿色,接地线用黑色或黄绿色。 常用相线是赤色,零线蓝色,接地黑色、黄绿色。

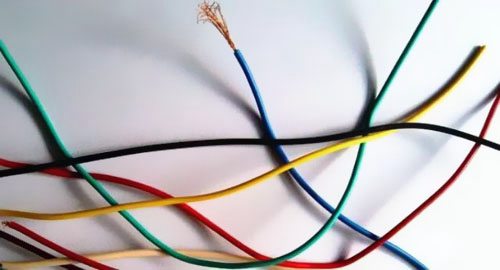

电线的颜色表示什么意思

3、直流电源线:赤色表明正极,黑色是负极

电源线多选用多股线,柔软性好,便利布局。常选用RVV2×2.5和RVV2×1.5类型的电线。该两种线别离代表2芯2.5平方毫米和2芯1.5平方毫米。可通电流达10A和6A满足咱们家庭小电器运用。

以上内容便是金龙羽电缆:电线的色彩表明什么意思,期望对咱们有所协助。想要了解更多关于电线电缆常识,可登陆金龙羽电缆有限公司网站检查!
